Capitulo 1: Introducción

Presentación:

Esta es la primera entrega de muchas que van a ir componiendo este "curso de reparación de PC". Aunque me va a costar bastante escribir este curso, estoy muy contento de poder hacerlo ya que a lo largo de este vamos a ver mucho de computación y de electrónica, y se van a dar cuenta de que son lo mismo... La computación es una rama de la electrónica (que no se me ofendan los informáticos): la computadora es un dispositivo electrónico programable, que avanzo muchísimo, pero eso es. Eso no quiere decir que si sabes electrónica vas a saber computación; la PC es un dispositivo tan avanzado y su programación se hizo tan compleja que se transformó en una ciencia aparte. Igual no se preocupen que reparar una PC es mucho más fácil de lo que parece.

Este curso va a ser por entregas periódicas (me toma mucho tiempo hacerlo y no siempre lo tengo) por lo que lo voy a publicar cada tres ó cuatro semanas.

Aunque las primeras dos entregas van a ser introductorias pronto vamos a meter manos dentro de la PC... Quiero que este curso pueda ser seguido por todos y por eso voy a dedicar un rato a explicar lo básico, teniendo en cuenta que si llegaste hasta acá es porque sabes operar una PC (Windows).

Introducción:

Una computadora consta de muchísimos dispositivos que juntos cumplen una función, por eso se la analiza por bloques. Cada bloque cumple una función determinada.

A grandes rasgos, podemos decir que una PC se compone de tres bloques: un módulo de entrada-salida, que se encarga de comunicar el sistema con el exterior; una memoria, en la cual los datos son almacenados; y un procesador, que es el "cerebro" que se encarga de procesar todos estos datos. Estos tres módulos fundamentales están interconectados por medio de circuitos que se denominan "bus". El CPU procesa los datos mediante programas ó funciones.

Por ejemplo: un dato ingresa a su PC por el módulo de entrada-salida (E/S), es guardado en el módulo de memoria hasta que el procesador lo procesa usando un programa, cuando estos datos están listos son nuevamente enviados al exterior mediante el módulo E/S.

Físicamente, la PC esta dispuesta de esta manera: tenemos una gran plaqueta llamada Motherboar ó Mainboar (que nosotros llamaremos simplemente placa mother), sobre la que se montan los componentes principales de la computadora: el procesador, acomodado sobre un socket (zócalo); la memoria y los slots (ranuras) de expansión (bus) donde se conectan las plaquetas (ej. modems, sonido, controladora de discos, etc.).

Al proceso de ingreso de datos se lo llama lectura: la PC lee datos desde el teclado, desde el mouse, desde el scanner, etc. y el proceso de salida de datos se lo llama escritura: la PC escribe en el monitor, en una impresora, etc.

Mirando más detenidamente la memoria. Existen varios tipos de ella. La que nosotros nombramos usualmente (tengo 64 megas....) es la memoria RAM, que se puede leer y escribir infinidad de veces, y es donde el procesador almacena los datos mientras los procesa. También hay otro tipo de memoria llamado ROM que puede ser leída solamente (es de sólo lectura). En este tipo de memoria se guarda el BIOS (Basic Input-Output System) sistema básico de entrada-salida que es un programa que ejecuta las funciones básicas y la configuración de la PC.

¿Para qué sirve?: si la computadora  funciona con el sistema operativo que está en el disco rígido, ¿cómo va a empezar a trabajar si el sistema operativo es el que hace funcionar al disco rígido?... ¿cómo sabe la PC que tiene disco rígido?... El Setup (programa de configuración) permite configurar las características de los componentes más importantes de la computadora cargándolas cada vez que la prendemos. ¿Pero cómo puede ser que si la BIOS es de sólo lectura guarde esta información?, bueno, para guardarlos utiliza memoria tipo CMOS que puede ser mantenida por años con una batería pequeña.

Entonces el BIOS le indica a la PC que busque el sistema operativo en el disco rígido.

Y el módulo E/S es el bus. Sin entrar por ahora en detalles este módulo conecta todos los demás dispositivos con el microprocesador. En este módulo se conectan las unidades de disco, las placas de expansión (sonido, video, etc.) y los dispositivos externos (impresoras, scanner, etc.).

Evolución de las computadoras:

Las computadoras desde hace 25 años vienen avanzando en potencia y funcionabilidad en forma exponencial; si repasamos un poco los modelos de PC, al principio en 1981 nos vamos a encontrar con la IBM XT (eXtended Technology) que usaban un procesador Intel 8088 que tenían un bus de 8 bits, estas máquinas, que no eran mejores que las que comercializaban otras marcas con otros procesadores (especialmente los procesadores Zilog), se convirtieron en estándar por una sola razón: eran de "tecnología abierta", no se ocultaba la arquitectura del sistema, y así cualquiera podía copiarla, diseñar y agregar nuevos periféricos y mejorar la PC.

Como podemos ver en la imagen de la derecha, el integrado de monta en la plaqueta mediante un zócalo (socket).

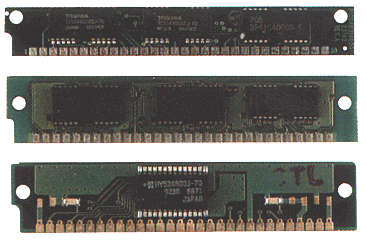

Después de las XT se dio un gran paso con las máquinas AT (Advanced Technology), estas máquinas usaban un micro Intel 80286 que usaban un bus de 16 bits y se comienza a usar un nuevo tipo de memoria: los SIMMs, que ya no se soldaban directamente sobre la mother sino que se montaban sobre zócalos. Igual hay que tener mucho cuidado al montar y desmontar estos chips, ya que se nos pueden torcer ó romper las patitas.

Posteriormente aparece el procesador 80386, que trabaja internamente con 32 bits. Existen dos modelos de este procesador: el DX que usaba interna y externamente 32 bits y una versión económica llamada SX que transfería datos a 16 bits. A este procesador se le podía hacer trabajar con un coprocesador matemático que mejoraba su performance. Aparte de Intel el 386 fue fabricado por otras empresas como AMD y Cyrix. La mayoría de los 386 usan un zócalo PGA a presión, con el mismo peligro a sufrir daños en las patas del micro aunque también muchos de estos procesadores ya vienen soldados a la mother.

En 1989 se desarrolla el 80486 que ya incluía el coprocesador matemático integrado. También se desarrolla la tecnología VESA (un bus mejorado) para poder trabajar con periféricos mas complejos. También se comienzan a usar los nuevos SIMMs de 72 contactos.

Se desarrolla el sistema ZIF (Zero Insertion Force) para insertar el microprocesador sin tener que hacer presión, evitando posibles roturas y facilitando bastante. Este sistema se uso hasta la aparición del Pentium II. Las versiones mas comunes que existen son "socket 3", "socket 5" y "socket 7".

SIMM de 72 pines	conectores de 72 pines

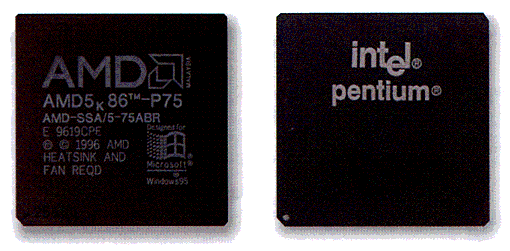

Despues del 486 Intel lanza el procesador llamado "Pentium" en vez de 586; le pone este nombre de fantasía para diferenciar sus procesadores de los AMD y Cyrix. AMD saca el procesador K5. Junto con las Pentium se termina de imponer el bus PCI.

Luego sale el Pentium Pro que coincide con la aparición de la tecnología ATX que modificaba la fuente de alimentación, las mother y los gabinetes. AMD saca el K6.

Después se desarrolla la tecnología MMX, que contiene un juego de instrucciones especiales para multimedia.

En 1998 sale el Pentium II que tiene un nuevo sistema de montaje simplemente para asegurarse otra diferencia con su competencia. El chip se monta sobre un slot parecido a un ISA ó PCI... También se desarrolla el nuevo bus AGP que se usa para video. Se desarrollan las memorias DIMM ultra rápidas. Intel también saca el procesador Celeron, una alternativa económica al Pentium II. AMD desarrolla el K6 II.

Intel saca el Pentium III, se desarrolla el bus PC100 de 100MHz y se populariza el uso de la tecnología USB. AMD Saca el procesador Athlon y supera la barrera del gigaherz. Posteriormente Intel saca el Pentium 4.

Bueno... este es un pequeño resumen desde 1981 hasta ahora, que después vamos a ampliar...

Ahora que ya sabemos cómo son y que hacen las memorias y los microprocesadores y como fueron evolucionando, los dejo hasta la próxima entrega...

Fue difícil escribir todo esto!!!... espero que les haya gustado, a los que ya saben de esto les pido que esperen un poco que pronto empezamos con la práctica.

Es muy importante que me dejen sus opiniones (buenas o malas) sobre esto en así que espero sus mensajes y por supuesto también preguntas...
