Circuito conversor digital-analógico

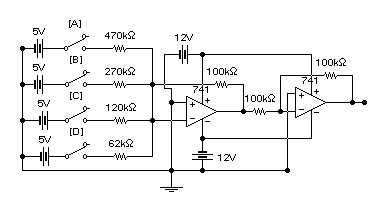

Si tienes algún proyecto que uses un sistema digital y quieres realizar mediciones análogas con este circuito circuito podrás hacerlo. A medida que la cuenta binaria cambia, la amplitud de salida del operacional también lo hace pero en amplitud. Las llaves A, B, C y D junto con las fuentes de 5 V representan las salidas digitales.

Los materiales son los siguientes:

• 2 Amplificadores Operacionales LM741
• 3 Resistencias de 100 Kohms
• 1 Resistencia de 470 Kohms
• 1 Resistencia de 270 Kohms
• 1 Resistencia de 120 Kohms
• 1 Resistencia de 62 Kohms
