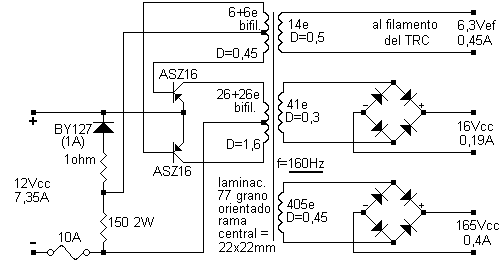

Este conversor CC-CC nos permite, entre otras utilidades, proveer tensiones a un TV blanco y negro.
Utiliza los mismos electrolíticos de la fuente original de TV.
Transistores de germanio: no debería ser problema usar silicio y dar vuelta las polaridades, experimentando con el resistor de 150.
Diodos de las bases: están bien dibujados.
Núcleo: DEBE ser de bajas pérdidas porque su excursión de flujo llega a la saturación.
Verificar en los colectores:
- Ausencia de oscilaciones de alta frecuencia.
- Ausencia de picos peligrosos.
Enviado por: Ing. Daniel Ricardo Pérez
|
